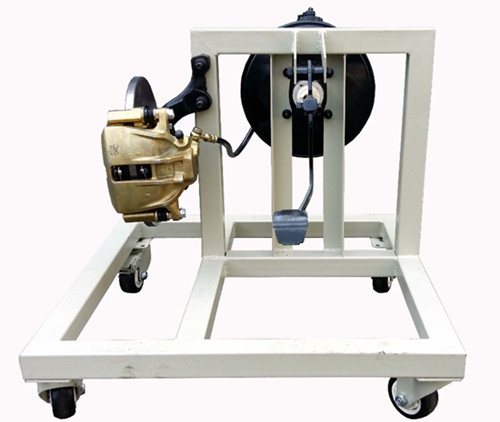

KH-CD20汽車制動系統技能考核實訓臺以大眾捷達原廠汽車制動系(左前剎車裝置)為基礎，可對制動系進行保養與拆裝檢測等實際操作，展示汽車制動系結構與原理。適用于汽車制動系考工的教學與技能鑒定需要。
一、汽車制動系統技能考核實訓臺結構組成：
液壓剎車總泵與分泵總成、單個剎車機構總成、制動助力裝置總成、剎車踏板等附件、移動臺架等、臺架操作說明書等附件。
二、汽車制動系統技能考核實訓臺功能特點：
1、滿足維修工考工的教學與技能鑒定。
2、制動系可進行真實保養的教學與技能鑒定。
3、制動系可進行真實拆裝與檢測的教學與技能鑒定。
4、實訓臺底座部分采用鋼性結構焊接，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
三、技術參數：
1、設備外形：400×350×400mm（長X寬X高）
2、設備底座架：鋼性結構焊接，方管：40*40*2.0mm，表面采用噴塑工藝，厚度0.3mm
3、萬向腳輪：前二只萬向帶鎖止功能腳輪，后二只萬向腳輪，腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。腳輪：60mm×50mm(直徑×寬度)，腳輪支撐：1.0T
四、汽車制動系統技能考核實訓臺基本配置：
|
序號
|
名稱
|
規格型號
|
數量
|
|
1
|
液壓剎車總泵與分泵總成、單個剎車機構總成
|
|
1套
|
|
2
|
制動助力裝置總成、剎車踏板附件
|
|
1套
|
|
3
|
移動臺架(帶自鎖腳輪裝置)
|
400×350×400mm
|
1臺
|
