序號

設備名稱

規格型號

項目參數

單價(元)

備注

1

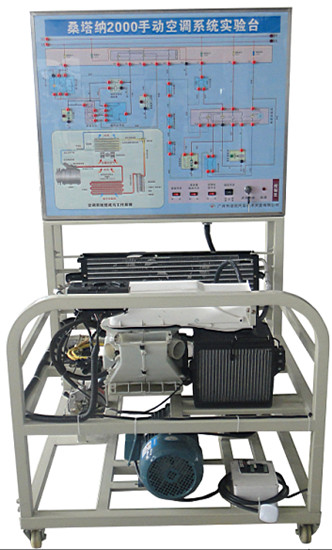

汽車手動空調實訓臺

桑塔納2000

組成結構：空調控制面板、鼓風機、功率管、空調蒸發器總成、空調壓縮機、冷凝器風扇、三相電機、干燥器、制冷管路、可移動臺架、使用說明書。

功能要求：

1、三相電機作為動力源，真實展示手動空調系統的組成結構，如空調通風系統、空調電路系統、各種傳感器、制冷管路系統等。

2、起動三相電機，運行空調，可全面展示空調的工作過程。操縱空調控制面板各按紐，能夠完成冷熱通風的精確控制、各種通風模式控制，展示空調壓縮機、散熱風扇運動過程。

3、臺架可提供給學員進行抽真空、加注制冷劑、檢漏等實操平臺。

4、設備面板繪有彩色噴繪原理圖，展示空調系統的工作原理。面板上可檢測電腦各管腳和各電器元件的電信號。

5、整臺設備采用萬向腳輪，方便移動教學。

6、配有汽車電器教學、實訓光盤,與課本同步,實踐結合。

工藝要求：

7、面板：采用8mm厚進口PVC板，不變形、堅固耐用；面板上設有故障設置區、故障排除區。故障設置采用集成電路板，使用壽命長,維修簡單方便。

8、噴繪：采用高強度高粘性的噴繪底膜材料，防水防潮、不易脫落、不易掉色。噴繪內容為完整的手動空調原理圖。

9、支架：空調主體與控制臺采用分體式，主體由鋼結構經噴烤漆工藝而成，控制臺為箱式結構，使用方便，安全可靠。

產品規格：控制臺1000*800 *500mm 主體1400*900*910mm（長*寬*高）

32000

全新產品

2

捷達

28000

全新產品

3

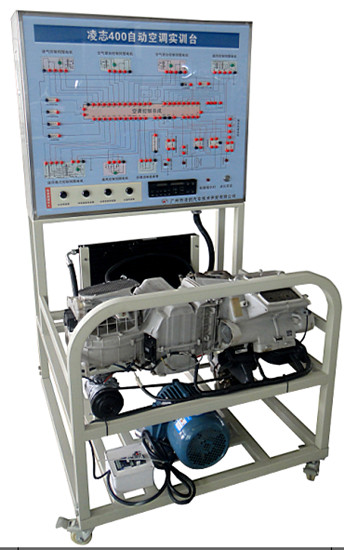

自動空調實訓臺

凌志LS400

設備組成：凌志400與全新帕薩特自動空調配件，電機、空調蒸發箱、壓縮泵、空調控制電腦、壓力表、送風管路、空調散熱器、多種感應器、干燥瓶、故障設置和排除盒、控制面板、可移動臺架、使用說明書、自動充電系統。

產品功能特點：

1、適用于各級別的培訓、考核。

2、充分展示汽車自動空調系統的組成結構，如空氣管路系統、電路控制系統、制冷管路系統等利用發動機或電機驅動，可真實地演示空調系統工作過程，如鼓風機、壓縮泵工作、冷凝風扇工作、出風冷熱調節、風口走向調節等。

3、可模擬實際運行工況設置多種常見故障，有專門的故障設置和排除區，故障設置采用集成電路板，

4、可直接在臺架面板上檢測電腦各管腳和各電器元件電信號，設備面板采用進

5、臺架可提供給學員進行抽真空、加注制冷劑、檢漏等實操平臺。

6、自帶充電系統，減少人工充電的麻煩，電源有防短路功能。本實驗臺制冷系統的全部零部件均采用帕薩特車型的全新零部件。

7、本實驗臺采用臺架式結構，即直觀又便于操作。將安裝在汽車內部的空調制冷系統單獨取出，按照汽車的安裝相對位置，固定在臺架上，同時在系統中安裝檢測儀表，這樣可將汽車空調制冷系統的工作過程在實驗臺上進行系統而直觀的演示。

8、采用三相電機作動力帶動空調壓縮機，裝有電機開關，電源保險和電源指示燈。

9、制冷系統包括空調壓縮機離合器，冷凝器風扇，鼓風機等。采用開關電源代替電瓶既方便又無需充電，其控制電路中裝有電源保險。

10、在控制面板左右兩端頂部裝有兩個出風口，中央位置裝有原車鼓風機風量開關其風量大小可人工進行調整。

11、控制臺裝有溫度計可實時顯示蒸發器出風溫度。

12、在控制臺兩側裝有高低壓表可實時檢測系統中的壓力。

13、支架：實驗臺支架采用全焊接結構，由優質鋼材制作，安裝萬向腳輪，可以移動和鎖止，表面經過噴塑處理。

14、根據構造設置支架，設置最佳防震裝置。

15、配有汽車電器教學、實訓光盤,與課本同步,實踐結合。

36000

全新產品

4

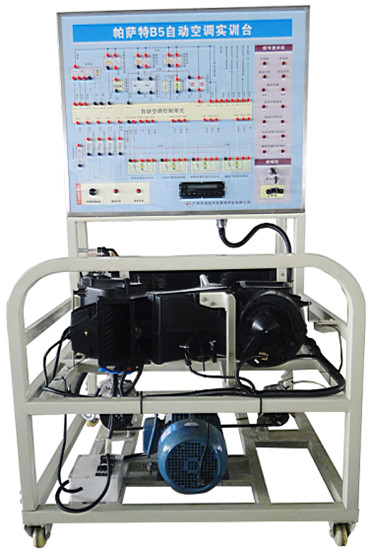

帕薩特

42000

全新產品
