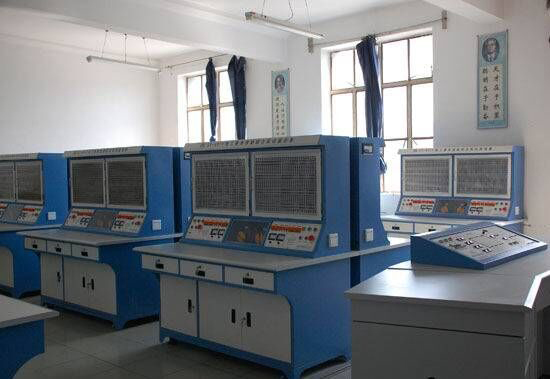

KH-601A維修電工技能實訓考核裝置



價格：20500元/臺

1.1產品概述：

該套設備采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。

1.2技術參數：

工作電源：三相五線  380V±5％   50Hz

安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護

外形尺寸：1500×750×1650mm

額定功率：<0.5KW

環境溫度：－10℃ ～40 ℃

相對濕度：<85%

設備重量：150Kg

1.3產品結構：

桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。

實訓屏部分：整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源。操作面板文字符號采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。實訓屏配置有測量?jī)x表及三相異步電機，可進行相應參數的測量及三相拖動電路的實訓。

多功能網板部分：多功能網孔板采用“門框式”設計，主體采用2mm厚的拉絲不銹鋼板加工成型，網孔應用德國的先進工藝，采用改進型“橫二豎六”橢圓長孔加工，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。

1.4基本配置：

序號	物 料 名 稱	規 格 型 號	單位	數量	備注
1	實訓電源屏	鋼制	臺	1
2	鋼制實訓桌	鋼制	個	1
3	控制按鈕	LA10-3H	個	4
4	行程開關	LXK3-20S/BH1 帶鎖 單輪	個	8
5	漏電斷路器	DZ47LE-32 16A/3P+N 正泰	個	2
6	輔助觸頭	F4-22	個	8
7	交流接觸器	CJX2-1210 110V 正泰	個	6
8	交流接觸器	CJX2-1201 110V 正泰	個	2
9	熱過載繼電器	JR36-20 0.72A	個	4
10	中間繼電器	JZ7-44 110V	個	2
11	時間繼電器	AH3-3/露出型/60S /AC110V	個	4
12	時間繼電器座	PF083-A /8T圓孔	個	4
13	熔斷器座	RT28N-32X 10*38 正泰	個	10
14	熔體	10*38 2A	個	4
15	熔體	10*38 5A	個	6
16	可調管式電阻	150W150Ω±5%	個	6
17	啟動電容(電力電容)	4.75uF/500V(CBB65-±5%)Φ6.3插片引線式	個	2
18	橋堆	KBPC1010 400V	個	2
19	二極管	ZP-10A整流	個	2
20	漏電開關盒	3位（DZ47系列斷路器專用）	個	2
21	漏電斷路器	DZ47LE-32 16A/1P+N 正泰	個	2
22	86型電源插座	二二三	個	2
23	電源插座	86型 2*2*3 帶開關	個	2
24	單極開關	86# 二位	個	2
25	單極開關	86# 四位	個	2
26	蓋板	86#	個	2
27	插座底盒	86#/明裝	個	6
28	燈座	插口/平底 白色	個	2
29	燈座	螺口 86#	個	6
30	插口燈泡	25W/220V	個	2
31	螺口燈泡	25W/220V	個	6
32	彎頭	φ20 PVC	個	2
33	線管三通	φ20 PVC	個	2
34	管卡	φ20 PVC	個	12
35	活接	Φ20 PVC	個	6
36	通用導軌	50孔1m/根（DN35)	個	1
37	螺母(六角頭)	M4 不銹鋼	個	92
38	平介(墊片)	4*12*1 不銹鋼	個	92
39	十字半圓頭螺絲	4*25 不銹鋼	個	60
40	十字半圓頭螺絲	4*50 不銹鋼	個	40
41	線管	φ20 PVC	個	0.5
42	線槽	4035 藍色 2米	個	1
43	大圓頭(扁頭)自攻絲	4*16 不銹鋼	個	6
44	工具箱	成套工具/12件套	個	2
45	雙聯開關	86#	個	2
46	實訓指導教材	紙質及電子版	套	1
47	學生凳組件	塑鋼凳面(藍）+鐵質凳	張	2

1.5實驗內容：

（1）電力拖動部分：

1) 低壓電器的識別

2) 三相異步電動機直接啟動控制

3) 串聯電阻降壓?jiǎn)��?dòng)線路

4) 三相異步電動機點動控制線路

5) 三相異步電動機自鎖控制線路

6) 接觸器聯鎖的三相異步電動機正反轉控制線路

7) 直接啟動及能耗制動控制

8) 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

9) 電動反接制動控制線路

10) 雙重聯鎖的三相異步電動機正反轉控制線路

11) 工作臺自動往返控制線路

12) 三相異步電動機順序控制線路

13) 三相異步電動機多地控制線路

14) 三相鼠籠異步電動機的降壓起動控制電路

15) 通電延時帶直流能耗制動的Y-△起動的控制線路

16) 手動Y-△控制

17)  C620車床的接線、故障與維修

18) 電動葫蘆電氣控制

19) 銑床主軸與進給電動機的控制

（2）照明部分：

1) 插座和一個開關控制一盞燈的控制與接線

2) 兩個雙聯開關控制一盞燈的控制與接線

3) 三個開關控制一盞燈的控制與接線

4) 日光燈的控制與接線
