相敏檢波實驗
一、實驗?zāi)康模?/span>
了解相敏檢波電路的原理和應用
二、實驗儀器：
移相器/相敏檢波/低通濾波模塊，±15V電源，信號源，示波器
三、實驗原理：

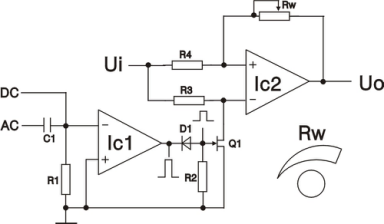

開關相敏檢波器原理圖如下圖所示：
圖7-1 檢波器原理圖
圖中Ui為輸入信號端，AC為交流參考電壓輸入端，Uo為檢波信號輸出端，DC為直流參考電壓輸入端。
當AC、DC端輸入控制電壓信號時，通過差動電路的作用使D和J處于開或關的狀態，從而把Ui端輸入的正弦信號轉換成全波整流信號。
四、實驗步驟：
1、連接實驗臺與實驗?zāi)K電源線，信號源Us100音頻信號輸出1kHz，Vp-p＝2V正弦信號，接到相敏檢波輸入端Ui，調節相敏檢波模塊電位器Rw到中間位置。
2、直流穩壓電源2V檔輸出（正或負均可）接相敏檢波器DC端。
3、示波器兩通道分別接相敏輸入、輸出端，觀察輸入、輸出波形的相位關系和幅值關系。
4、改變DC端參考電壓的極性，觀察輸入、輸出波形的相位和幅值關系。
由此可以得出結論：當參考電壓為正時，輸入與輸出同相，當參考電壓為負時，輸入與輸出反相。
5、去掉DC端連線，將信號源音頻信號Us100 端輸出1kHz，Vp-p＝2V正弦信號送入移相器輸入端，移相器的輸出與相敏檢波器的參考輸入端AC連接，相敏檢波器的信號輸入端Ui同時接到信號源音頻信號Us100 端輸出。
6、用示波器兩通道觀察附加觀察插口
、
的波形。可以看出，相敏檢波器中整形電路的作用是將輸入的正弦波轉換成方波，使相敏檢波器中的電子開關能正常工作。
7、將相敏檢波器的輸出端與低通濾波器的輸入端連接，如圖7-2，低通輸出端接數字電壓表20V檔。
8、示波器兩通道分別接相敏檢波器輸入、輸出端。
9、適當調節音頻振蕩器幅值旋鈕和移相器“移相”旋鈕，觀察示波器中波形變化和電壓表電壓值變化，然后將相敏檢波器的輸入端Uo改接至音頻振蕩器Us1800輸出端口，觀察示波器和電壓表的變化。
由上可以看出，當相敏檢波器的輸入信號與開關信號同相時，輸出為正極性的全波整流信號，電壓表指示正極性方向最大值，反之，則輸出負極性的全波整流波形，電壓表指示負極性的最大值。
10、調節移相器“移相”旋鈕，使直流電壓表輸出最大，利用示波器和電壓表，測出相敏檢波器的輸入Vp-p值與輸出直流電壓UO的關系。
11、使輸入信號Ui相位改變1800，得出Vp-p值與輸出直流電壓UO1的關系，并填入下表。
|
輸入Vp-p(V)
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
|
輸出UO（V）
|
|
|
|
|
|
|
|
|
|
|
|
輸出UO1（V）
|
|
|
|
|
|
|
|
|
|
|
圖7-2 低通濾波器原理圖
12．實驗結束后，關閉實驗臺電源，整理好實驗設備。
五、實驗報告：
根據實驗所得的數據，作相敏檢波器輸入（Vp-p—Vo）輸出曲線，對照移相器、相敏檢波器電路圖分析其工作原理，并得出相敏檢波器最佳的工作頻率。
