風光互補發電教學實驗實訓平臺是集于太陽能發電及風力發電為一體的新型教學實驗系統�？赏瓿娠L(fēng)力發電和太陽能發電及基站的供電及并網逆變電源系統集成的相關實驗及教學演示。可以幫助學生，進一步理解風力發電及太陽能光伏發電系統的理念、系統集成原理、單元組成、部件認知等方面的學習和工程實際應用技能。
一、產品特點
◆ 系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀。
◆ 系統采用32位數字化DSP技術，對蓄電池充放電進行全智能化的管理。
◆ 系統DC-AC并網同步電源，采用高頻脈沖調制技術。具有小體積、高效率及高功率因數輸出。
◆ 系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態。
◆ 系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
◆ 風光互補并網發電實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染。
◆ 系統增加市電與風光互補發電切換模塊，讓實驗更具操作性。
◆ 增加分布式供電原理與實驗電路，讓學生增加對新知識的理解
二、 技術規格參數
1、系統規格
◆ 系統工作電壓：12/24V DC 220VAC
◆ 系統最大電流：10A
◆ 系統最大功率：500W
2、單晶硅太陽能電池規格
◆ 組件尺寸(L*W*H)：536*477*28mm×4
◆ 最佳功率：25W
◆ 最佳工作電壓：17.05±0.5V
◆ 最佳工作電流：1.43±0.10A，
◆ 短路電流：1.6±0.10A，
◆ 開路電壓：21.0±0.5V
太陽能電池3、風機力發電機參數
◆ 額定功率：400(W)
◆ 額定電壓：12/24(V)
◆ 額定電流：33.3/16.7（A）
◆ 風輪直徑：1.5(m)
◆ 啟動風速：2.5(m/s)
◆ 額定風速：9.6(m/s)
◆ 安全風速：35(m/s)
◆ 發電機工作形式：永磁同步發電機
◆ 風葉旋轉方向：順時針
◆ 風葉數量：3（片）
◆ 風葉材料：玻璃增強聚丙烯材料
◆ 電機材料：鋁合金&不銹鋼
永磁同步風力發電機
4、模擬風洞模塊
◆ 風量：32073 mз/h
◆ 風壓：388Pa
◆ 轉速：1450 r/min
◆ 功率：5.0kW
模擬風洞5、風光互補控制器規格
◆ 工作電壓：12VAC
◆ 充電功率：400W
◆ 充電方式：PWM脈寬調制
◆ 充電最大電流 35A
◆ 過放保護電壓 11V
◆ 過放恢復電壓 12.6V
◆ 輸出保護電壓 16V
◆ 卸載開始電壓（出廠值）15.5V
◆ 卸載開始電流（出廠值） 15A
◆ 控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
◆ 負載為100W以下的12V/24V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
風光互補控制器
6、離網逆變電源
◆ 直流輸入電壓：10.8～16.8VDC
◆ 額定蔬出功率：300W
◆ 輸出電壓：110VAC
◆ 輸出波形：純正弦波
◆ 輸出頻率：50Hz
◆ 工作效率：85%
◆ 功率因數：>0.88
◆ 波形失真率≤5%
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度：﹤90﹪（25℃）
◆ 保護功能：極性反接、短路、過熱、過載保護
離網逆變電源
7、并網同步逆變電源
◆ AC標準電壓范圍： 90V-140V/180V-260VAC
◆ AC頻率范圍： 55Hz~63Hz/45Hz~53Hz
◆ 輸出電流總諧波失真： THDIAC <5%
◆ 相 位 差： <1%
◆ 島效應保護： VAC;f AC
◆ 輸出短路保護： 限流
◆ 顯示方式： LED
◆ 待機功耗： <2W
◆ 夜間功耗： <1W
◆ 環境溫度范圍： -25 ℃~60℃
◆ 環境濕度： 0~99%(Indoor Type Design)
并網同步逆變電源
8、太陽能電池自動跟蹤模塊
◆ 跟蹤方式：雙軸全自動跟蹤
◆ 跟蹤精度：±1°
◆ 水平回轉角度：360°
◆ 俯仰角度：180°
◆ 傳動機構自重：8Kg （不含支架與電池板）
◆ 最大承重：25Kg（可裝120W以下的電池板）
◆ 電機供電電源：DC 12V
◆ 控制器供電電源：DC 12V
◆ 系統年平均耗電量：0.1W
◆ 抗風等級：10級
◆ 工作高度1695㎜，最低工作高度1500㎜，承載8㎏，凈重1.8㎏，
◆ 模擬小太陽模塊：220VAC 150W金鹵燈或500W自然色投光燈
雙軸跟蹤支架
9、測風系統模塊
◆ 測量范圍 風速：0～60m/s 風向：0～360°
◆ 精 度 ±0.1m/s ± 3°
◆ 工作電源：AC 220V±20% 50HZ， DC24V、12V、5V或其他供電。
◆ 記錄間隔： 1分鐘～240分鐘連續可設置
◆ 內部存儲： 4M bit
◆ 通訊接口： RS-232/485/USB通訊
◆ 環境溫度： -40℃～50℃
◆ 轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
測風系統
10、電表規格
◆ 電流表：× 3個，2A， 顯示模式︰0.5”LED
◆ 電壓表：× 3個，20V，顯示模式︰0.5”LED
◆ 溫度表：× 1個，0～99.9℃
11、負載：
◆ 風扇：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/24V/28WLED路燈板
12、電池：閥控式密封鉛酸蓄電池
◆ 額定電壓：12V
◆ 額定容量：100Ah
◆ 充電方法（恒壓），循環︰最大充電電流為5.6A
13、無線監控：
高性能風光互補智能控制器，含PC端Zigbee無線監控模塊，與太陽能教學模塊Zigbee發射模塊，透過IEEE802.15.4標準無線協定截取I(電流)V(電壓)值至PC端顯示以便監控。
14、系統外形尺寸；長1400×寬550×高1700（㎜）附滾輪方便推動至戶外教學。
15、監控軟件
◆ PC監控模塊：監控主機、監控軟件。
◆ 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
三、 教學及研究實訓項目
1、永磁同步風力發電機系統運行過程風能量變換演示和實驗
實驗1、 風速即轉速與與出功率關系實驗
實驗2、發電機轉速與輸出電壓關系實驗
實驗3、發電機轉速與輸出電流關系實驗
實驗4、發電機轉速與輸出電壓頻率關系實驗
實驗5、風速即轉速與與出功率關系實驗
實驗6、發電機轉速與輸出電壓關系實驗
實驗7、發電機轉速與輸出電流關系實驗
實驗8、發電機轉速與輸出電壓頻率關系實驗
2、太陽能電池控制運行過程光能量變換演示和實驗
實驗1、光伏電池的伏安特性；
實驗2、光伏發電的負載特性測試；
實驗3、光伏電池輸出功率與入射角的關系；
實驗4、輸出功率與光照強度的關系；
實驗5、最大功率點跟蹤實驗測試；
實驗6、控制器原理實驗；
實驗7、蓄電池充放電控制實驗；
實驗8、蓄電池保護實驗；
實驗9、光伏陣列設計實驗；
實驗10、太陽能照明系統設計；
實驗11、太陽能系統電器負載實驗；
實驗12、綜合實驗；
實驗13、追日實驗；
三、 風光互補發電測量與控制實訓系統主要設備清單
| 序號 |
名 稱 |
型 號 |
數 量 |
單 位 |
價 格 |
| 1 |
風光互補實訓系統主操作臺 |
|
1 |
臺 |
|
| 2 |
400W永磁同步發電機 |
|
1 |
臺 |
|
| 3 |
模擬風洞系統 |
|
1 |
只 |
|
| 4 |
風速儀（含支架） |
|
1 |
臺 |
|
| 5 |
風向儀（含支架） |
|
1 |
臺 |
|
| 6 |
5.0KW矢量變頻器 |
|
1 |
臺 |
|
| 7 |
100W太陽能電池組件模塊 |
|
1 |
套 |
|
| 8 |
蓄電池組100Ah |
|
4 |
組 |
|
| 9 |
實驗附件 |
|
1 |
套 |
|
| 10 |
上位軟件 |
|
1 |
套 |
|

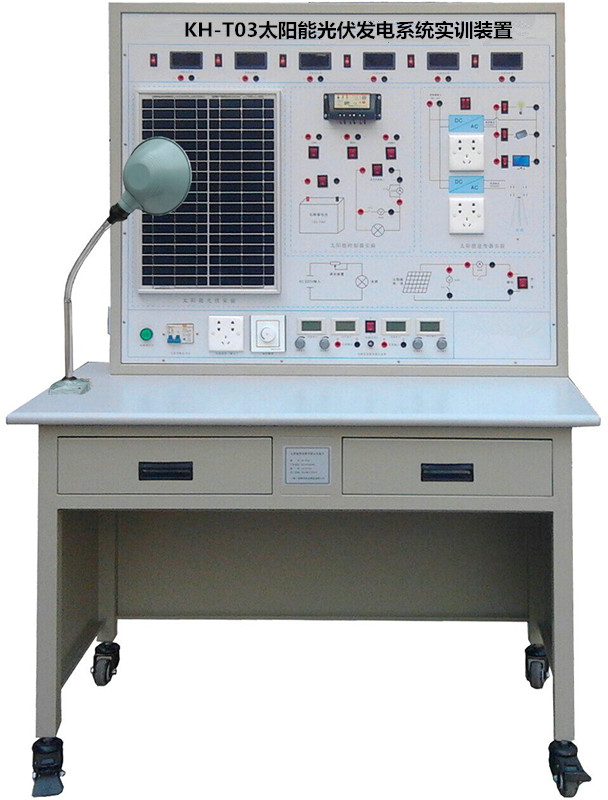

KH-T03太陽能光伏發電系統實訓裝置
太陽能光伏發電系統實驗實訓裝置采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3-6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
一、主要技術指標及規格：
1.太陽能電池組具體參數如下：
◆ 峰值功率：30W
◆ 最大功率電壓：17.5V
◆ 最大功率電流：1.95A
◆ 開路電壓：22V
◆ 短路電流：2.2A
◆ 安裝尺寸：622*550*18mm
2.太陽能控制器具體功能如下
◆ 使用單片機和專用軟件，實現智能控制，自動識別24V系統。
◆ 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3-6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
◆ 浮充電溫度補償功能。
◆ 使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。
3.蓄電池：一般為鉛酸電池，具有如下特點：
◆ 自放電率低
◆ 使用壽命長
◆ 深放電能力強
◆ 充電效率高 工作溫度范圍寬
4.離網逆變器：正弦波逆變器，具體功能參數如下：
◆ 純正弦波輸出(失真率<4%)
◆ 輸入輸出完全隔離設計
◆ 能快速并行啟動電容、電感負載
◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
◆ 負載控制風扇冷卻
◆ 過壓/欠壓/短路/過載/超溫保護
5．負載：
◆ 直流負載包括：LED燈，風機等；
◆ 交流負載包括：節能燈和交流電機等。
6.并網逆變器：
并網逆變器具有DC-DC和DC-AC兩級能量變換的結構。DC-DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC-AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
7.監測儀表：
完成實驗時數據的讀取，可監測太陽能電池組的電壓和電流；并網逆變器輸出的電壓和電流；離網逆變器輸出的電壓和電流。
二、實驗項目：
實驗一 太陽能光伏板能量轉換實驗
實驗二 環境對光伏轉換影響實驗
實驗三 太陽能電池光伏系統直接負載特性實驗
實驗四 太陽能控制器工作原理實驗
實驗五 接反保護實驗
實驗六 太陽能控制器對蓄電池的過充保護實驗
實驗七 太陽能控制器對蓄電池的過放保護實驗
實驗八 夜間防反充實驗
實驗九 離網型逆變器工作原理實驗
實驗十 獨立光伏發電實驗
實驗十一 并網型逆變器工作原理實驗
實驗十二 光伏并網實驗
主要設備清單：
|
序號
|
名 稱
|
型 號
|
數量
|
單位
|
|
1
|
實驗臺
|
|
1
|
臺
|
|
2
|
太陽能電池板
|
|
1
|
塊
|
|
3
|
離網逆變電源
|
|
1
|
臺
|
|
4
|
同步逆變電源
|
|
1
|
臺
|
|
5
|
太陽能控制器
|
|
1
|
只
|
|
6
|
蓄電池
|
|
1
|
組
|
|
7
|
直流負載
|
|
1
|
套
|
|
8
|
交流負載
|
|
1
|
套
|
|
9
|
人造光源
|
|
1
|
套
|
|
10
|
穩壓電源
|
|
1
|
臺
|
