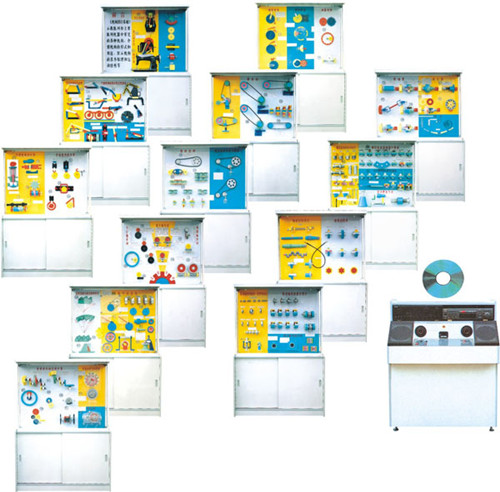

KH-813機械設計基礎示教陳列柜是根據教育部高職高專規劃教材設計的電化教學設備。演示形象逼真，運行可靠，制作工藝美觀，使用本陳列柜可提高教學效果，是一套現代化機械課程教學實驗室設備。
一、技術規格：
1、本陳列柜共分十三個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900mm（長×寬×高）
2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示。控制采用液晶觸摸屏控制和遙控控制自動運行講解、可循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
3、柜體采用SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板，承載性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
4、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。
5、模型材料采用亞克力有機板與工程塑料制造；
二、機械設計基礎示教陳列柜內容:
|
陳列柜名稱
|
陳列柜柜內模型內容
|
|
主控臺
|
微電腦控制系統、DVD、功放、電源控制面板
|
|
第一柜
機器的組成及特征
|
單缸內燃機、顎式破碎機、縫紉機、運動副(5件)
|
|
第二柜
平面連桿機構
|
五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構
|
|
第三柜
凸輪機構
|
內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、不同鎖合方式的凸輪w、不同鎖合方式的凸輪b、不同鎖合方式的凸輪c、不同鎖合方式的凸輪e、不同鎖合方式的凸輪f
|
|
第四柜
間歇運動機構
|
矩形齒雙向棘輪機構、棘輪機構、鉤頭雙動式棘爪、直頭雙動式棘爪、槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構
|
|
第五柜
帶傳動
|
同步帶、張緊輪裝置a、張緊輪裝置b、帶的定期張緊裝置(滑道式)、帶的定期張緊裝置(擺架式)、帶的自動張緊裝置、V帶輪的結構(4件)
|
|
第六柜
鏈傳動
|
鏈傳動、齒形鏈、雙排滾子鏈、滾子鏈、滾子鏈接頭型式(3件)、鏈輪結構、鏈傳動的張緊(2件)
|
|
第七柜
齒輪的傳動
|
內齒圈傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、斜齒圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸桿傳動、弧面蝸輪蝸桿傳動、正齒輪傳動、斜齒輪傳動、人字齒輪傳動
|
|
第八柜
齒輪的基本性質
|
齒輪各部分名稱(3件)、斜齒條的壓力角、漸開線的形成、輪齒折斷 a、b、齒面點蝕、齒面膠合、齒面磨損、漸開線曲面形成(2件)、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸(2件)、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪、仿形切制齒輪、展成法切制齒輪
|
|
第九柜
齒輪系
|
定軸齒輪系(2件)、平面行星齒輪系 a、b、空間行星齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器、行星減速器中的齒輪系
|
|
第十柜
其它常用零件、部件
|
套筒聯軸器、凸緣聯軸器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、雙萬向聯軸器、牙嵌式安全離合器、板彈簧
|
|
第十一柜
螺紋聯接和螺旋傳動
|
螺紋的牙型(三角、矩形、梯形、鋸齒形)、螺紋的旋向(左旋、右旋)、螺紋的線數、螺距和導程(單向右旋、雙線左旋)、螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘聯接(a、b)、彈簧墊圈、對傾螺母、尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母用帶翅墊片、柔性螺栓(2件)、止動墊片、沖點法防松、粘合法防松、永久防松、串聯聯鋼絲、用減載銷、用減載套筒、用減載鍵、螺栓承受偏心載荷(a、b、c)、凸臺沉頭座的應用(a、b)、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、螺母下裝彈性元件、金屬墊片和密封環密封(a、b)、螺旋千斤頂、機床刀架進給機構、插管式外循環滾動螺旋
|
|
第十二柜
軸和軸轂聯接
|
傳動軸、光軸、階梯軸、空心軸、曲軸、圓螺母定位、彈性擋圈固定、堅定螺釘固定、壓板軸端固定裝置、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接(3件)、內圈軸向固定的常用方法(4件)、外圈軸向鎖緊方法(8件)、全固式支承、固游式支承、整體式徑滑動軸承、剖分式往向滑動軸承、油孔、油溝(3件)、軸承內圈的拆卸、冷壓法裝軸承、滾動體的種類(6件)、整體式齒輪（2件）
|
|
第十三柜
軸承
|
滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法4種、外圈軸向鎖緊方法8種、全固定式支承、固游式支承、整體式徑向滑動軸承、部分式徑向滑動軸承、油孔、油溝。
|
