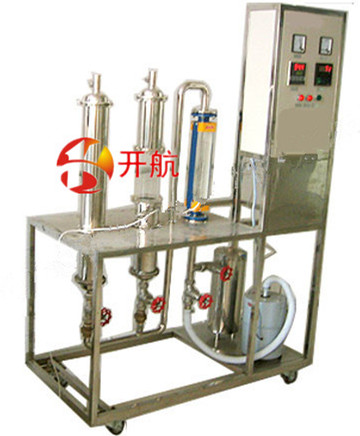

KH-HC4固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置
一、固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置功能：
1、測定不同環境與小鋼球之間的對流傳熱系數，并對所得結果進行比較。
2、了解非定常態導熱的特點以及畢奧準數（Bi）的物理意義。
3、熟悉流化床和固定床的操作特點。
二、固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置主要配置：
開關模塊、轉換模塊、數顯溫控儀表、風機、管式電爐；玻璃砂粒床、轉子流量計、不銹鋼框架及控制屏。
三、公用設施：
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
四、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。
2、傳熱形式：自然對流、強制對流、流化床、固定床。
3、控溫管式爐，管式爐溫：0～600℃；玻璃制砂粒床。
4、空氣流量：氣體玻璃轉子流量計，2.5～25m3/h。
5、風機：風壓14KPa，風量70m3/h，功率750W。
6、溫度控制：K型熱電偶溫度傳感器，智能溫度控制儀，分辨率：0.1℃。防干燒自動控制系統。
7、外形尺寸：1200×500×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成：
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
空氣流量
|
轉子流量計
|
轉子流量計
|
手動閥控
|
|
加熱爐溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
|
鋼球溫度
|
K型熱電偶
|
數字溫度儀表
|
無
|
|
床層壓降
|
U型壓力計
|
就地顯示
|
無
|
KH-HC4/II數字型固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置
一、數字型固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置功能：
1、測定不同環境與小鋼球之間的對流傳熱系數，并對所得結果進行比較。
2、了解非定常態導熱的特點以及畢奧準數（Bi）的物理意義。
3、熟悉流化床和固定床的操作特點。
二、數字型固體小球?qū)α鱾鳠嵯禂?shù)測定實驗裝置主要配置：
開關模塊、轉換模塊、數顯溫控儀表、風機、管式電爐；玻璃砂粒床、轉子流量計、不銹鋼框架及控制屏。
三、公用設施：
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
四、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。
2、傳熱形式：自然對流、強制對流、流化床、固定床。
3、控溫管式爐，管式爐溫：0～600℃；玻璃制砂粒床。
4、空氣流量：氣體玻璃轉子流量計，2.5～25m3/h。
5、風機：風壓14KPa，風量70m3/h，功率750W。
6、溫度控制：K型熱電偶溫度傳感器，智能溫度控制儀，分辨率：0.1℃。防干燒自動控制系統。
7、外形尺寸：1200×500×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
8、軟件組成：模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
五、測控組成：
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
空氣流量
|
渦街流量計
|
數字流量顯示儀，精度：0.5%FS
|
手動閥控
|
|
加熱爐溫度
|
K型熱電偶
|
數字溫度控制儀，精度：0.5%FS
|
固態調壓模塊
|
|
鋼球溫度
|
K型熱電偶
|
數字溫度儀表，精度：0.5%FS
|
無
|
|
床層壓降
|
風壓傳感器
|
數字壓力控制儀，精度：0.5%FS
|
無
|
