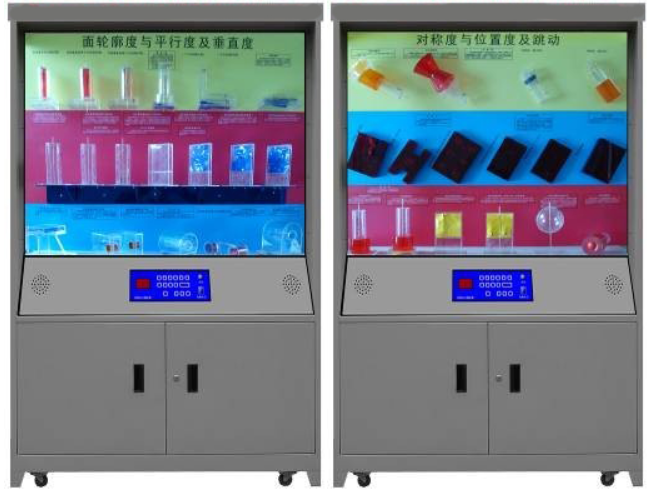

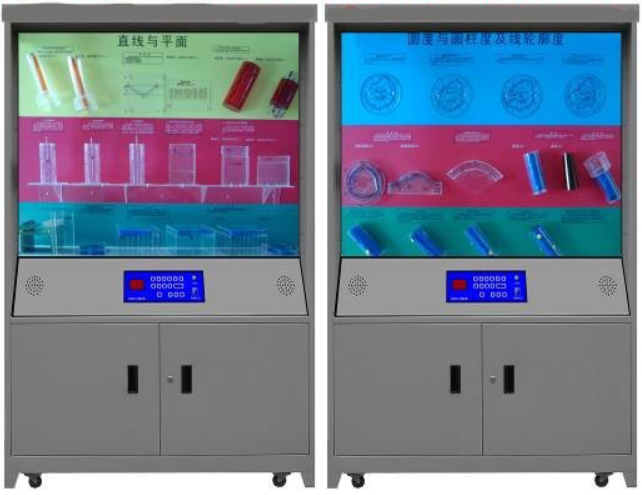

KH-J12公差配合與技術測量示教陳列柜通過模型或?qū)嵨�，配以必要的圖文資料，借助電腦控制系統形象地演示和解說公差配合認知實驗，是建設公差配合實驗室的基礎設備之一。
一、技術規格：
1、陳列柜面板采用彩色噴繪寫真制作，色彩鮮艷。每個模型都配備了指示燈和文字說明。
2、陳列柜中的講解由大容量語言芯片的微電腦程序控制，用遙控器能使全柜模型按順序播音。每個柜可以單獨演示，以適應重點講解需要，也具有只動作不播音的功能。
3、陳列柜柜體采用1.0㎜冷軋鋼板制作而成，并進行噴塑處理。
4、陳列柜內裝有揚聲器，講解詞播放時在100平米房內聲音洪亮，清晰。
5、輸入電壓：220V，功率：400W。
6、陳列柜外形尺寸：1200㎜（寬）×400㎜（厚）×1900㎜（高）；柜體底部裝有移動萬向輪，便于移動和搬遷。
二、公差配合與技術測量示教陳列柜各柜詳細內容如下：
|
陳列柜名稱
|
陳列柜內容
|
|
第一柜
量具使用
|
百分表、帶測深桿游標卡尺、外徑千分尺、深度游標卡尺、鋼扁尺、外徑卡尺、內徑卡尺、塞規、環規、高度游標卡尺
|
|
第二柜
直線與平面度
|
直線度（在任意方向上ａ）、直線度（在任意方向上ｂ）、直線度（在給定平面內ａ）、直線度（在給定平面內ｂ）、直線度（在給定平面內ｃ）、直線度（在給定平面內ｄ）、直線度（在給定方向上1）、直線度（在給定方向上2）、三點接觸式、四點接觸式、五點接觸式、最小區域法三件、平面度ａ、平面度ｂ、給定平面內的直線度誤差1、給定方向內的直線度誤差2
|
|
第三柜
對稱度與位置度及跳動
|
3面的位置度、3斜向圓跳動、徑向圓跳動、復合位置度、端面全跳動 對稱度（4面對線ａ）、對稱度（4面對線ｂ）、對稱度（1面對面）、對稱度（2線對面）、面的位置度誤差、面對基準軸線（或中心線）的對稱度、點的位置度誤差判定、點的位置度（在任意方向）、線的位置度（在任意方向ａ）、線的位置度（在任意方向ｂ）、線的位置度（互相垂直的兩個方向）
|
|
第四柜
圓度與圓柱度及線輪廓度
|
圓度ａ、圓度ｂ、圓柱度、線輪廓度ａ、線輪廓度ｂ、圓度誤差判定ａ、圓度誤差判定ｂ、圓度誤差判定ｄ、圓度誤差判定ｃ、圓柱誤差評定（三點接觸式）、圓柱度誤差評定（四點接觸式）、圓柱度誤差評定（五點接觸式）、圓柱度誤差評定（最小區域法）、輪廓度誤差評定
|
|
第五柜
傾斜度與同軸度
|
在給定方向上（線對線ａ）、在給定方向上（線對線ｂ）、在給定方向上（線對線ｃ）、在給定方向上（面對面）、在給定方向上（面對線）、在任意方向上（線對面）、同軸度ａ、同軸度ｂ、同軸度ｃ、同軸度誤差判定、線對基準平面的傾斜度誤差、傾斜度誤差判定、面對基準直線的傾斜度誤差、線對基準直線的傾斜度誤差ａ、線對基準直線的傾斜度誤差ｂ
|
|
第六柜
面輪廓度與平行度及垂直度
|
在任意方向上（線對面）、互相垂直的兩個方向（線對面）、一個方向（線對面）、一個方向（面對線）、一個方向（面對面）、面輪廓度、至少三點接觸、至少二點接觸、線對基準直線的平行度誤差ａ、線對基準平面的垂直度誤差ｂ、面對基準直線的平行度誤差、面對基準平面的平行度誤差、面對基準平面的垂直度誤差、一個方向面對面、一個方向（線對線ｄ）、一個方向（面對線）、一個方向（線對線ａ）、一個方向（線對面）
|
|
