自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。自動扶梯的核心部件是兩根鏈條，它們繞著兩對齒輪進行循環轉動。在扶梯頂部，有一臺電動機驅動傳動齒輪，以轉動鏈圈。典型的自動扶梯使用100馬力的發動機來轉動齒輪。發動機和鏈條系統都安裝在桁架中，構架是指在兩個樓層間延伸的金屬結構。與傳送帶移動一個平面不同，鏈圈移動的是一組臺階。自動扶梯最有趣的地方是這些臺階的移動方式。鏈條移動時，臺階一直保持水平。在自動扶梯的頂部和底部，臺階彼此折疊，形成一個平臺。這樣使上、下自動扶梯比較容易。
自動扶梯上的每一個臺階都有兩組輪子，它們沿著兩個分離的軌道轉動。上部裝置（靠近臺階頂部的輪子）與轉動的鏈條相連，并由位于自動扶梯頂部的驅動齒輪拉動。其他組的輪子只是沿著軌道滑動，跟在第一組輪子后面。兩條軌道彼此隔開，這樣可使每個臺階保持水平。在自動扶梯的頂部和底部，軌道呈水平位置，從而使臺階展平。每個臺階內部有一連串的凹槽，以便在展平的過程中與前后兩個臺階連接在一起。除轉動主鏈環外，自動扶梯中的電動機還能移動扶手。扶手只是一條繞著一連串輪子進行循環的橡膠輸送帶。該輸送帶是精確配置的，以便與臺階的移動速度完全相同，讓乘用者感到平穩。
自動扶梯系統不像電梯那樣能夠使人上升幾十層樓，但很適用于提供短距離運輸。這是因為自動扶梯的高負載率。電梯滿員后，必須等它到達指定樓層并返回后其他人才能上電梯。而在自動扶梯上，只要有一個人到達上層，就會為其他人騰出位置。
KH-14DT自動扶梯教學實訓裝置是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修勞動局電工鑒定所（站）特種電梯考試等單位的自動扶梯考試及PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實驗實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。
一、技術指標：
1、輸入電源：三相四線（或三相五線）AC380V±10% 50Hz
2、整機容量：＜8kVA
3、提升高度：2000mm
4、控制方式：PLC+變頻自起動控制。
5、監控系統：電壓、電流工況實時監控。
6、故障模塊：具有30位常見故障模擬設置功能。
7、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8、外形尺寸：7500mm（長）×1600mm（寬）×3600mm（高）
9、實訓桌尺寸：1680×710×1050mm
10、輔助梯尺寸：1400×600×2180mm
11、裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。
二、自動扶梯教學實訓裝置基本配置：
1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。配有故障模擬設置液晶顯示裝置，上下機房、外側為全透明式。
4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。
三、實驗目的：
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。具有標準扶梯的所有安全保護和工作裝置，能夠乘人運行。
2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力，實際提高技能操作水平。
4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5、通過對三菱PLC主機的編程，了解PLC程序的編程原則和方法。
四、自動扶梯教學實訓裝置結構特點：
1、結構特點：
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

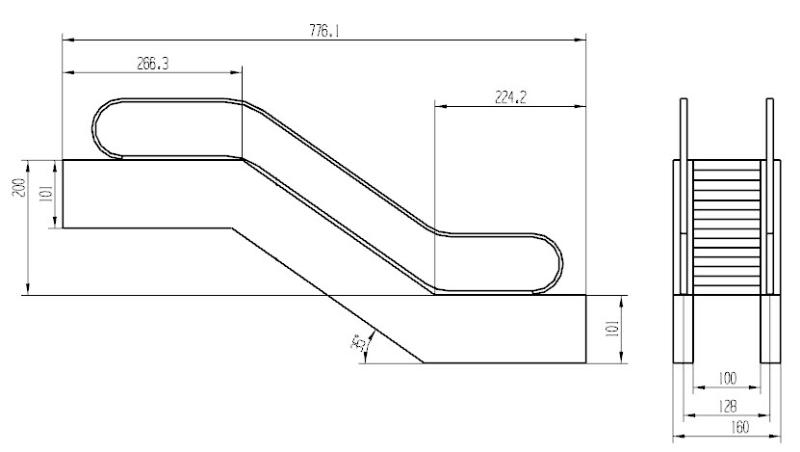

2、扶梯尺寸：
五、實訓項目：
1.自動扶梯的安全操作與使用實訓
2.梯級的拆裝操作與實訓
3.梳齒板的調整與實訓
4.扶手帶的張緊調整與實訓
5.梯級鏈張緊調整與實訓
6.制動器的調整與實訓
7.維護保養前的安全知識操作與實訓
8.日常維護保養
9.自動扶梯緊急救援
10.自動扶梯安全回路故障查找及排除實訓
11.自動扶梯檢修電路故障查找及排除實訓
12.自動扶梯安全監控電路故障查找及排除實訓
13.自動扶梯動力電路故障查找及排除實訓
14.自動扶梯控制電路故障查找及排除實訓
六、自動扶梯教學實訓裝置技術規格：
一）總體說明：
1、電梯編號：L1-L2
2、建筑物類型：百貨商場
3、扶手支架類型：苗條型
4、扶手支架高度：900mm
5、適用標準：GB16899-1997
二）主要技術參數：
1、安裝方式：室內
2、布置方式：單臺
3、提升高度：2000mm
4、傾角：35º
5、梯級寬度：1000mm
6、水平梯級：2K
7、速度：0.5 m/s
8、供電方式：三相五線制
9、電機電壓：380V
10、照明電壓：36V
11、頻率：50HZ
12、減速機：蝸輪蝸桿
13、控制屏安裝：桁架內
14、起動：星、三角
15、起動方式：鑰匙
三）型材：
1、扶手支架型材：發紋不銹鋼
2、護壁板：透明鋼化玻璃
3、內蓋板：發紋不銹鋼
4、外蓋板：發紋不銹鋼
5、圍裙板：發紋不銹鋼
6、梯級：不銹鋼
7、梯級顏色：黑色（帶黃邊框）
8、扶手帶：黑色
9、前沿板及蓋板：發紋不銹鋼
10、梳齒：合成樹脂
四）故障顯示（中文）
五）變頻節能功能
七、自動扶梯教學實訓裝置主要功能：
|
序號
|
功能名稱
|
功能說明
|
|
1
|
雙向運行
|
操作上下進出口處鑰匙開關，可實現上行或下行
|
|
2
|
緊急停止
|
按上下進出口處急停按鈕，可使扶梯停止運行
|
|
3
|
檢修運行
|
操作檢修盒，可進行檢修點動運行
|
|
4
|
梯級安全照明
|
扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全
|
|
5
|
扶手帶入口安全裝置
|
扶手帶入口處有異物則設備停止運行
|
|
6
|
梯級安全運行裝置
|
梯級發生斷裂下陷時設備停止運行
|
|
7
|
梳齒板安全裝置
|
梯級與梳齒板之間夾入異物則設備停止運行
|
|
8
|
扶手帶安全裝置
|
發生扶手帶斷裂則設備停止運行
|
|
9
|
梯級鏈安全裝置
|
梯級鏈斷裂或超過延伸長度則設備停止運行
|
|
10
|
圍裙板安全裝置
|
梯級與圍裙板之間夾入異物則設備停止運行
|
|
11
|
超欠速安全裝置
|
當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行
|
|
12
|
超載安全裝置
|
運行電流大于額定電流15%則設備停止運行
|
|
13
|
松閘安全裝置
|
制動裝置沒有安全打開或失靈則設備停止運行
|
|
14
|
靜電保護
|
消除梯級運行（踏板）在運行中產生的靜電
|
|
15
|
驅動鏈斷鏈保護
|
當驅動鏈斷裂或過長時設備停止運行
|
|
16
|
非操作逆轉保護
|
設備和扶手帶的運行方向與指定方向相反時設備停止運行
|
|
17
|
斷、錯相保護
|
動力電源缺相或錯相時設備停止運行
|
|
18
|
短路保護
|
電源回路短路時設備停止運行
|
|
19
|
故障顯示（中文）
|
設備運行發生故障時，自動顯示故障發生部位
|
|
20
|
變頻驅動
|
使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70%
|
